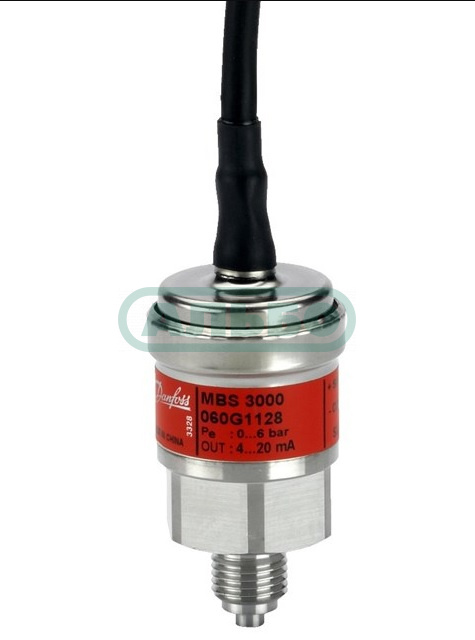

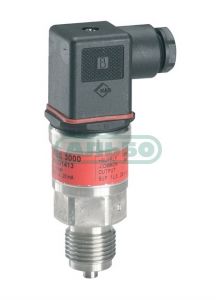

MBS 3000, Компактные преобразователи давления

Компактный преобразователь давления MBS 3000, предназначенный для использования почти во всех промышленных областях применения, обеспечивает надежное измерение давления даже в жестких условиях окружающей среды.
Широкая номенклатура преобразователей давления предусматривает токовый выходной сигнал 4-20 мА, измерение абсолютного или относительного давления, различные диапазоны измерения от 0-1 до 0-600 бар, разнообразные варианты для подсоединения импульсных линий давления и электрических соединений.
Отличная вибростойкость, прочная конструкция, а также высокая степень электромагнитной совместимости и защиты от радиопомех обеспечивают соответствие MBS 3000 наиболее строгим требованиям, которые предъявляются к промышленным установкам.
Выходной сигнал 4 - 20 мА
Рабочая температура от -40 до 85° C
Диапазон измерения 0 - 600 бар
Стандартное устройство для подсоединения давления, G 1/4A ISO 228/1
Для использования в промышленности при жестких условиях внешней среды, например, в насосах, компрессорах, пневматических системах и водоочистных установках

Информация для заказа

/   MBS 3000

Код №	Тип	Единица	Диапазон давления [бар]	Диапазон давления [psi]	Присоединение давления стандарт тип	Выходной сигнал	Точность, стандартная +/- FS [%]
060G1102	MBS 3000	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/4 Male	-	0,50%
060G1103	MBS 3000	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/4 Male	-	0,50%
060G1104	MBS 3000	Манометрическое (относительное)	0,00 - 25,00 bar	-	G - 1/4 Male	-	0,50%
060G1105	MBS 3000	Манометрическое (относительное)	0,00 - 40,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1106	MBS 3000	Манометрическое (относительное)	0,00 - 60,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1107	MBS 3000	Манометрическое (относительное)	0,00 - 100,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1109	MBS 3000	Манометрическое (относительное)	0,00 - 400,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1110	MBS 3000	Манометрическое (относительное)	0,00 - 600,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1111	MBS 3000	Манометрическое (относительное)	0,00 - 250,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1112	MBS 3000	Манометрическое (относительное)	0,00 - 160,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1113	MBS 3000	Манометрическое (относительное)	0,00 - 1,00 bar	-	G - 1/4 Male	-	0,50%
060G1121	MBS 3000	Манометрическое (относительное)	-1,00 - 15,00 bar	-	G - 1/4 Male	-	0,50%
060G1122	MBS 3000	Манометрическое (относительное)	0,00 - 2,50 bar	-	G - 1/4 Male	-	0,50%
060G1123	MBS 3000	Манометрическое (относительное)	0,00 - 4,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1124	MBS 3000	Манометрическое (относительное)	0,00 - 6,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1125	MBS 3000	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1128	MBS 3000	Манометрическое (относительное)	0,00 - 6,00 bar	-	G - 1/4 Male	-	0,50%
060G1130	MBS 3000	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/4 Male	-	0,50%
060G1133	MBS 3000	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/4 Male	Поток	0,50%
060G1136	MBS 3000	Манометрическое (относительное)	0,00 - 10,00 bar	-	NPT - 1/4-18 Male	Поток	0,50%
060G1141	MBS 3000	Манометрическое (относительное)	-	0,00 - 100,00 psi	NPT - 1/4-18 Male	Поток	0,50%
060G1145	MBS 3000	Манометрическое (относительное)	-	0,00 - 500,00 psi	NPT - 1/4-18 Male	Поток	0,50%
060G1349	MBS 3000	Манометрическое (относительное)	0,00 - 250,00 bar	-	G - 1/2 Male	Поток	0,50%
060G1412	MBS 3000	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/2 Male	Поток	0,50%
060G1413	MBS 3000	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/2 Male	Поток	0,50%
060G1414	MBS 3000	Манометрическое (относительное)	0,00 - 6,00 bar	-	G - 1/2 Male	-	0,50%
060G1429	MBS 3000	Манометрическое (относительное)	0,00 - 1,60 bar	-	G - 1/4 Male	Поток	0,50%
060G1430	MBS 3000	Манометрическое (относительное)	0,00 - 25,00 bar	-	G - 1/4 Male	-	0,50%
060G1446	MBS 3000	Абсолютное	0,00 - 10,00 bar	-	G - 1/2 Male	Поток	0,50%
060G1447	MBS 3000	Манометрическое (относительное)	0,00 - 6,00 bar	-	G - 1/2 Male	-	0,50%
060G1455	MBS 3000	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/2 Male	-	0,50%
060G1457	MBS 3000	Манометрическое (относительное)	0,00 - 25,00 bar	-	G - 1/2 Male	-	0,50%
060G1539	MBS 3000	Манометрическое (относительное)	0,00 - 4,00 bar	-	G - 1/2 Male	-	0,50%
060G1540	MBS 3000	Манометрическое (относительное)	0,00 - 6,00 bar	-	G - 1/2 Male	-	0,50%
060G1541	MBS 3000	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/2 Male	-	0,50%
060G1542	MBS 3000	Манометрическое (относительное)	0,00 - 25,00 bar	-	G - 1/2 Male	-	0,50%
060G1572	MBS 3000	Абсолютное	0,00 - 1,60 bar	-	G - 1/4 Male	Поток	0,50%
060G1650	MBS 3000	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/4 Male	-	0,50%
060G1848	MBS 3000	Манометрическое (относительное)	0,00 - 400,00 bar	-	G - 1/2 Male	Поток	0,50%
060G1980	MBS 3000	Манометрическое (относительное)	0,00 - 250,00 bar	-	G - 1/4 Male	-	0,50%
060G3525	MBS 3000	Манометрическое (относительное)	0,00 - 5,00 bar	-	G - 1/4 Male	-	0,50%
060G3526	MBS 3000	Манометрическое (относительное)	0,00 - 20,00 bar	-	G - 1/4 Male	-	0,50%
060G3527	MBS 3000	Манометрическое (относительное)	0,00 - 30,00 bar	-	G - 1/4 Male	-	0,50%
060G3605	MBS 3000	Абсолютное	0,00 - 1,00 bar	-	G - 1/4 Male	-	0,50%
060G3610	MBS 3000	Манометрическое (относительное)	0,00 - 250,00 bar	-	G - 1/4 Male	-	0,50%
060G3703	MBS 3000	Абсолютное	0,00 - 2,50 bar	-	G - 1/4 Male	-	0,50%
060G3723	MBS 3000	Манометрическое (относительное)	0,00 - 400,00 bar	-	G - 1/4 Male	Поток	0,50%
060G3790	MBS 3000	Абсолютное	0,00 - 1,00 bar	-	G - 1/2 Male	-	0,50%
060G3801	MBS 3000	Манометрическое (относительное)	0,00 - 250,00 bar	-	G - 1/2 Male	-	0,50%
060G3812	MBS 3000	Манометрическое (относительное)	0,00 - 4,00 bar	-	G - 1/4 Male	-	0,50%
060G3813	MBS 3000	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/4 Male	Напряжение	0,50%
060G3814	MBS 3000	Манометрическое (относительное)	0,00 - 25,00 bar	-	G - 1/4 Male	-	0,50%
060G3815	MBS 3000	Манометрическое (относительное)	0,00 - 40,00 bar	-	G - 1/4 Male	-	0,50%
060G3820	MBS 3000	Манометрическое (относительное)	0,00 - 6,00 bar	-	M - 20 x 1.5 Male	-	0,50%
060G3821	MBS 3000	Манометрическое (относительное)	0,00 - 10,00 bar	-	M - 20 x 1.5 Male	-	0,50%
060G3822	MBS 3000	Манометрическое (относительное)	0,00 - 16,00 bar	-	M - 20 x 1.5 Male	-	0,50%
060G3823	MBS 3000	Манометрическое (относительное)	0,00 - 25,00 bar	-	M - 20 x 1.5 Male	-	0,50%
060G3829	MBS 3000	Манометрическое (относительное)	0,00 - 6,00 bar	-	M - 20 x 1.5 Male	-	0,50%
060G3830	MBS 3000	Манометрическое (относительное)	0,00 - 10,00 bar	-	M - 20 x 1.5 Male	-	0,50%
060G3831	MBS 3000	Манометрическое (относительное)	0,00 - 16,00 bar	-	M - 20 x 1.5 Male	-	0,50%
060G3832	MBS 3000	Манометрическое (относительное)	0,00 - 25,00 bar	-	M - 20 x 1.5 Male	-	0,50%
060G3842	MBS 3000	Манометрическое (относительное)	-1,00 - 5,00 bar	-	G - 1/4 Male	-	0,50%
060G3902	MBS 3000	Манометрическое (относительное)	0,00 - 6,00 bar	-	G - 1/4 Male	-	0,50%
060G5591	MBS 3000	Манометрическое (относительное)	0,00 - 25,00 bar	-	G - 1/2 Male	-	0,50%

/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОД ТИПА	MBS 3000
ВЕС	0.186 кг
- ОБЩИЙ	PIN 2
+ ВЫХОД	PIN 3
+ ПИТАНИЕ	PIN 1
ТОЧНОСТЬ, MAX.	1,00%
ТОЧНОСТЬ, СТАНДАРТНАЯ	см. таблицу
РЕГ. НУЛЬ/ДИАПАЗОН	№
ТЕМП. ОКР. СРЕДЫ	-40 - 85 °C
ТЕМП. ОКР. СРЕДЫ	-40 - 185 °F
ОДОБРЕНИЯ	ATEX
КОММЕНТАРИИ К ОДОБРЕНИЮ	ATEX Ex nA IIA T3 Gc
ДИАПАЗОН КОМПЕНСИРУЕМОЙ ТЕМПЕРАТУРЫ	0 - 80 °C
ДИАПАЗОН КОМПЕНСИРУЕМОЙ ТЕМПЕРАТУРЫ	32 - 176 °F
EAN	5,70242E+12
ТИП ЭЛ. СОЕД.	см. таблицу
ENCLOSURE RATING	IP65
ПРОМЫВНАЯ ДИАФРАГМА	нет
ВЗРЫВОБЕЗОП.	нет
ДИАПАЗОН ТЕМП. СРЕДЫ	-40 - 85 °C
ДИАПАЗОН ТЕМПЕРАТУРЫ СРЕДЫ	-40 - 185 °F
NON-LINEARITY BFSL ±FS [%]	0,50%
ТИП ВЫХОДНОГО СИГНАЛА	см. таблицу
МАКС. ПЕРЕГРУЗОЧНОЕ ДАВЛЕНИЕ	96,0 bar
МАКС.ДАВЛЕНИЕ ПЕРЕГРУЗКИ	1.392 psi
УПАКОВКА	Multi pack
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ HEX	27
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ СТАНДАРТ	см. таблицу
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ СТАНДАРТ ТИП	см. таблицу
ДИАПАЗОН ДАВЛЕНИЯ	см. таблицу
ЕДИНИЦА	Манометрическое (относительное)
ПРОДУКТ	Sensors
PROD. NAME	Pressure transmitter
ДЕМПФЕР	нет
КОЛИЧЕСТВО В УПАКОВКЕ	14 PC
МАКС. ВРЕМЯ СРАБАТЫВАНИЯ	4 ms
СПЕЦИФИКАЦИЯ	MBS 3000-2215-A1CD07-0
SUPPLY VOLT.	15,00 - 30,00 V
