Комбинированные счетчики холодной воды СТВК (Ду 50/15, 80/20, 100/20, 150/40)

Счетчик воды комбинированный СТВК (Ду 50/15, 80/20, 100/20, 150/40) для измерения объема холодной водой с максимальной температурой 30 ˚С.

 ОСОБЕННОСТИ И ДОСТОИНСТВА:

• высокий диапазон рабочих расходов за счет специального конструктивного решения (для измерения используется два счетчика);

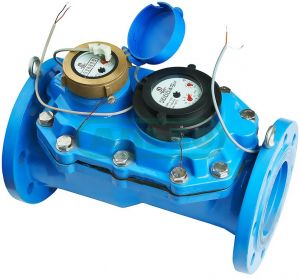

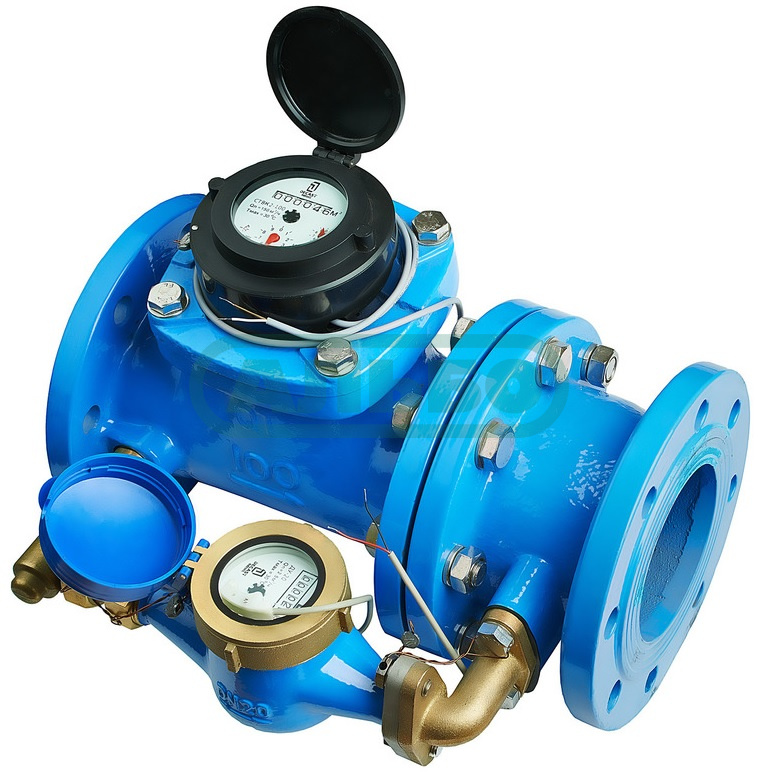

• выпускаются в 2-х модификациях: СТВК 1 - в однокорпусном и СТВК 2 - в двухкорпусном исполнениях;
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• СТЕПЕНЬ ЗАЩИТЫ IP68.

КОМПЛЕКТ ПОСТАВКИ:

• водосчетчик;

• паспорт;

• комплект уплотнительных прокладок.


Информация для заказа

Артикул	Возможные Ду (zz)	Наименование (zz=Ду)	Особенности модификации
09-zz-01	50/15,80/20,100/20	СТВК 1 zz/pp	однокорпусное исполнение
09-zz-03	50/15,80/20,100/20	СТВК 1 zz/pp ДГ	однокорпусное исполнение с герконовым датчиком
10-zz-01	50/15,80/20,100/20,150/40	СТВК 2 zz/pp	двухкорпусное исполнение
10-zz-03	50/15,80/20,100/20,150/40	СТВК 2 zz/pp ДГ	двухкорпусное исполнение с герконовым датчиком

Наименование основных параметров	Норма для счетчиков диаметром условного прохода (Ду).
	50/15		80/20		100/20		150/40
Метрологический класс	В
Расход воды, м3/ч:
- минимальный расход воды, qmin	0,03		0,05		0,05		0,20
- переходный расход воды, qt	0,12		0,20		0,20		0,80
- номинальный (рабочий) расход воды, qn	45		100		150		250
- максимальный расход воды, qmax	90		200		300		500
Порог чувствительности, не более м3/ч	0,015		0,020		0,020		0,055
Максимальное давление воды, МПа	1,6
Минимальная цена деления, м3	0,0001						0,001
Наибольшее значение роликового указателя, м3	999999+ 99999,9999						9999999+ 999999,9999
Монтажная длина, СТВК 1, мм	270		370		370		500
Монтажная длина, СТВК 2, мм	280		370		370		500
Масса, кг	19,2		28,2		32,4		71,5
Цена импульса, литров/импульс	100/1
