Турбинные счетчики холодной и горячей воды СТВХ/СТВУ (Ду 50, 65, 80, 100, 150, 200)

СТВХ/СТВУ (Ду 50, 65, 80, 100, 150, 200) турбинные счетчики воды для измерений объемов как холодной, так и горячей водой с максимальной температурой 120 ˚С.

 ОСОБЕННОСТИ И ДОСТОИНСТВА:

• помимо стандартного исполнения, выпускаются в модификации УК (удлиненный корпус);
• конструкционная защита от внешнего магнитного воздействия;
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• СТЕПЕНЬ ЗАЩИТЫ IP68.

КОМПЛЕКТ ПОСТАВКИ:

• водосчетчик;

• паспорт;

• комплект уплотнительных прокладок..


Информация для заказа

Артикул	Возможные Ду (zz)	Наименование (zz=Ду)	Особенности модификации
07-ZZ-01	50,65,80,100,150,200	СТВУ-zz	для горячей и холодной воды
07-ZZ-13	50,65,80,100,150,200	СТВУ-zz МИД	с МИД интерфейсом
07-ZZ-06	50,65,80,100,150,200	СТВУ-zz ДГ	с герконовым датчиком
07-ZZ-18	65, 80,100	СТВУ-zz УК	с удлиненным корпусом
07-ZZ-20	65,80,100	СТВУ-zz УК МИД	с удлиненным корпусом с МИД интерфейсом
07-ZZ-19	65,80,100	СТВУ-zz УК ДГ	с удлиненным корпусом и с герконовым датчиком

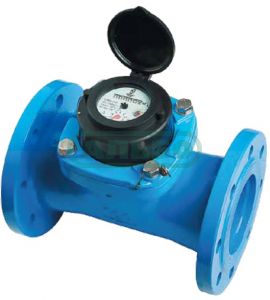

08-ZZ-01	50,65,80,100,150,200	CTBX-zz	для холодной воды
08-ZZ-13	50,65,80,100,150,200	CTBX-zz МИД	с МИД интерфейсом

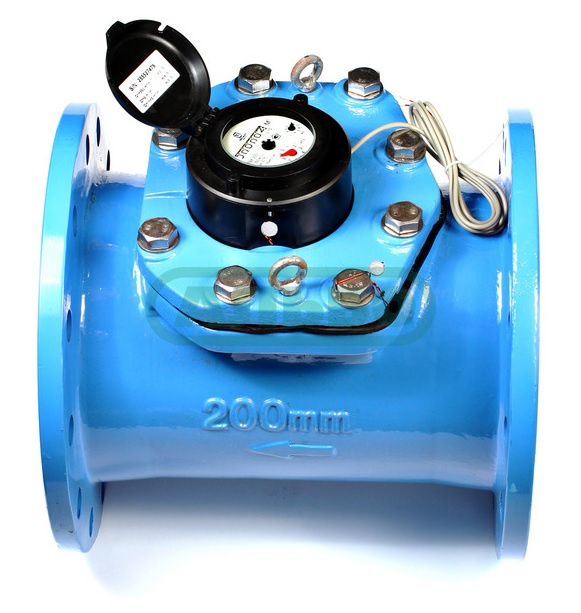

08-ZZ-06	50,65,80,100,150,200	CTBX-zz ДГ	с герконовым датчиком
08-ZZ-18	65,80,100	CTBX-zz УК	с удлиненным корпусом
08-ZZ-20	65,80,100	CTBX-zz УК МИД	с удлиненным корпусом с МИД интерфейсом
08-ZZ-19	65,80,100	CTBX-zz УК ДГ	с удлиненным корпусом и с герконовым датчиком

Наименование основных параметров и размеров		Норма для счетчиков диаметром условного прохода (Ду).
		50	65	80	100	150	200
Расход воды, м3/ч:		В
- минимальный расход воды, qmin	СТВХ	0,45	0,45	0,60	0,90	2,00	4,00
	СТВУ	0,60	1,00	1,40	2,00	4,50	8,00
- переходный расход воды, qt	СТВХ	0,80	1,20	1,20	1,80	4,00	6,00
	СТВУ	1,60	2,00	3,20	4,80	12,00	20,00
- номинальный (рабочий) расход воды, qn	СТВХ	45	60	100	150	250	350
	СТВУ	15	25	45	70	150	300
- максимальный расход воды, qmax	СТВХ	90	120	200	300	500	650
	СТВУ	30	50	90	140	300	600
Порог чувствительности, не более м3/ч	СТВХ	0,35	0,35	0,40	0,60	1,30	2,00
	СТВУ	0,40	0,60	0,75	0,90	1,30	3,00
Максимальное давление воды, МПа	1,6
Минимальная цена деления, м3	0,001					0,01
Наибольшее значение роликового указателя, м3	999999					9999999
Монтажная длина L, мм		200	200	225	250	300	350
Монтажная длина L, СТВХ/СТВУ УК (удлиненный корпус)мм		—	260	270	300	—	—
Масса, кг		13	14,5	15,5	18,5	44	62
Масса модификация УК, кг		—	16,3	18,1	20,2	—	—
Цена импульса, литров/импульс		100				1000
