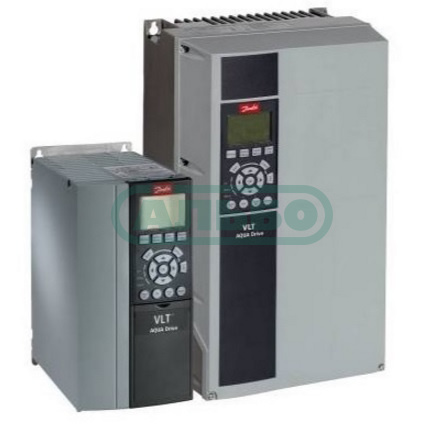

Aqua Drive FC 202 VLT®

Серия Aqua Drive FC 202 лидер на рынке среди преобразователей частоты для водоподготовки, водоснабжения, водоотведения.
Расшифровка типового кода

Внимание. Здесь представлена конфигурация привода до 90 кВт включительно.
Для частотных преобразователей от 90 квт и более воспользуйтесь пожалуйста конфигуратором - http:// drives danfoss.ru/home/  --> Конфигураторы  --> Перейти к Danfoss Drive Configurator -->  VLT® AQUA Drive FC 202

 Пример типового кода FC-202-P15-T-4-E20-H2-X-G-С-X-X-X-SXXX-X-AX-BX-CX-X-XX-DX:

[1]

[2]

[3]

[4]

[5]

[6]

[7]

[8]

[9]

[10]

[11]

[12]

[13]

[14]

[15]

[16]

[17]

[18]

FC-202

-

P15

-

T

-

4

-

E20

-

H2

-

X

-

G

-

С

-

X

-

X

-

X

-

SXXX

-

X

-

AX

-

BX

-

CX

-

X

-

XX

-

DX

[1] - Мощность (РК25) 0.25 KW / 0.33 HP (PK37) 0.37 KW / 0.50 HP (PK55) 0.55 KW / 0.75 HP (PK75) 0.75 KW / 1.0 HP (P1K1) 1.1 KW / 1.5 HP (P1K5) 1.5 KW / 2.0 HP (P2K2) 2.2 KW / 3.0 HP (РЗКО)З.О KW / 4.0 HP (P3K7) 3.7 KW / 5.0 HP (P4K0) 4.0 KW / 5.5 HP (P5K5) 5.5 KW / 7.5 HP (P7K5) 7.5 KW / 10 HP (P11K) 11 KW / 15 HP (P15K) 15 KW / 20 HP (P18K) 18.5 KW / 25 HP (P22K) 22 KW / 30 HP (P30K) 30 KW / 40 HP (P37K) 37 KW / 50 HP (P45K) 45 KW / 60 HP (P55K) 55 KW / 75 HP (N75K) 75 KW / 100 HP (P75K) 75 KW / 100 HP (N90K) 90 KW / 125 HP (P90K) 90 KW / 125 HP (N110)110 KW /150 HP (N132) 132 KW / 200 HP (N160) 160 KW / 250 HP (N200) 200 KW / 300 HP (N250) 250 KW / 350 HP (N315) 315 KW / 450 HP (P315) 315 KW / 450 HP (N355) 355 KW / 500 HP (P355) 355 KW / 500 HP (N400) 400 KW / 550 HP (P400) 400 KW / 550 HP (N450) 450 KW / 600 HP (Р450) 450 KW / 600 HP (N500) 500 KW / 650 HP (P500) 500 KW / 650 HP (N560) 560 KW / 750 HP (P560) 560 KW / 750 HP (N630) 630 KW / 900 HP (P630) 630 KW / 900 HP (N710) 710 KW / 1000 HP (P710) 710 KW / 1000 HP (N800) 800 KW / 1200 HP (P800) 800 KW / 1200 HP (P900) 900 KW / 1250 HP (N1M0) 1.0 MW / 1350 HP (P1M0) 1.0 MW / 1350 HP (N1M2) 1.2 MW / 1600 HP (PIМ2) 1.2 MW / 1600 HP (PIM4) 1.4 MW / 1900 HP

[2] - Фазы (T) Three phase (S) Single phase [3] - Напряжение питания (2) 200 - 240 VAC (4) 380 - 480 VAC (6) 525 - 600 VAC (7) 525 - 690 VAC [4] - Степень защиты корпуса (Е20) IР20 / Chassis (E21) IP21 /Туре 1 (E55) IP55 / Туре 12 (Е66) IP66 / NEMA 4X (Р21) IP21 / Туре 1 Backplate (Р55) IP55 / Typel 2 Backplate [5] - Фильтр ЭМС (H1) RFI Class А1/В (C1) - для жилых зон (H2) RFI Class A2 (C3) - для пром. зон (H3) RFI Class Al/B (cable len)(C1) (H5) Marine, ruggedised RFI A2 (C3) [6] - Тормозной прерыватель и защитный останов (X) No brake chopper (B) Brake chopper (T) Safe Stop (U) Brake chopper + Safe stop [7] - Дисплей оператора (X) No Loc. Cont. Panel (N) Numerical Loc. Cont. Panel (G) Graphical Loc Cont. Panel [8] - Доп. покрытие печатных плат (IEC 721-3-3) (X) Not coated PCB (C) Coated PCB [9] - Main Options (X) No Mains Option (D) Loadsharing [10] - ADAPTATION A  (X) - Standart Cable Entries

[11] - ADAPTATION B (X)  No Adaptation SOFTWARE RELEASE (SXXX) Latest release std.SW. [12] -SOFTWARE LANGUAGE PACK  (X) - Standart Languge Pack [13] -A OPTION  (AX) No A Option (АО) PROFIBUS DP MCA 101 (A4) DeviceNet MCA 104 (AL) PROFINET MCA 120 (AN) EtherNet/IP MCA 121 (AQ) Modbus TCP MCA 122 [14] -B OPTION  (AX) No A Option (АО) PROFIBUS DP MCA 101 (A4) DeviceNet MCA 104 (AL) PROFINET MCA 120 (AN) EtherNet/IP MCA 121 (AQ) Modbus TCP MCA 122 [15] - C0 OPTION MCO  (CX) No C0 option [16] - C1 OPTION (Extended Relay) (X) No Cl option (R) MCB-113 Ext. Relay Card (5) MCO-102 Ad Cascade Control [17] - C OPTION SOFTWARE  (XX) No Software option [18] - D OPTION (Control Power Backup Input) (DX) No D option (DO) 24V DC backup
