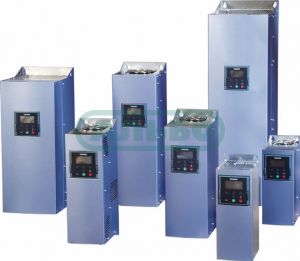

Vacon® NXS

Vacon ® NXS преобразователи частоты переменного тока для интенсивной эксплуатации асинхронных двигателей. Одной из ключевых особенностей надежной конструкции Vacon NXS является модульная архитектура: силовая и слаботочная части разделены. Бесперебойная работа обеспечивается интеллектуальным управлением, защитой двигателя, использованием надежных радиодеталей и эффективным охлаждением (вентилятор легко заменяется).
Мы всегда готовы предложить Вам профессиональную консультацию!

КРАТКИЙ ОБЗОР
Подробнее

Диапазон мощности
3 х 208 - 240 В.............................................0,75 - 90 кВт
3 х 380 - 480 В.............................................1,1 - 400 кВт
3 х 525 - 690 В.............................................2,2 - 560 кВт

Выходная частота 0…320 Гц (до 7200 Гц с применением специального ПО)
Перегрузочная способность до 150%
Метод управления: скалярный (U/f) и векторный без датчика (энкодера)
Степень защиты корпуса IP21, IP54
Встроенный трехфазный дроссель переменного тока
Встроенный ЭМС фильтр
Возможность пуска с автоподхватом двигателя

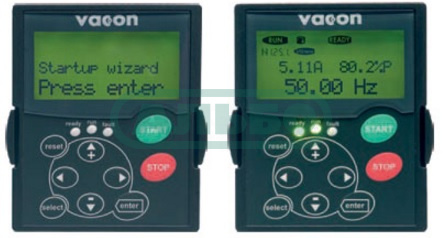

Функция автонастройки (мастер запуска)
Описание I/O: 2xAI/6xDI/1xAO/1xDO/2xRelay (свободно программируемые)
Защита двигателя от короткого замыкания, перегрузки, недогрузки, заклинивания

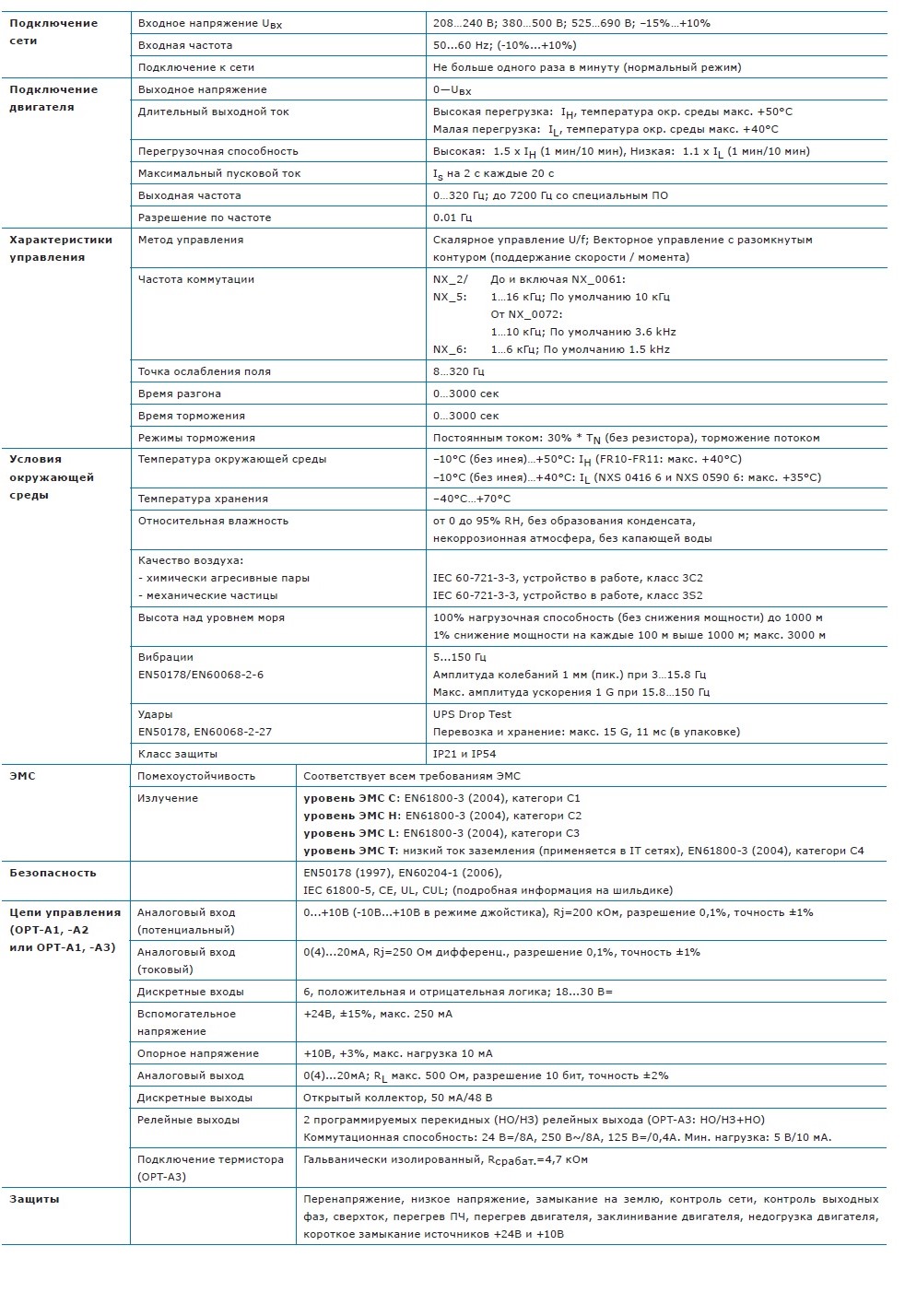

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (табличная информация )
Показать

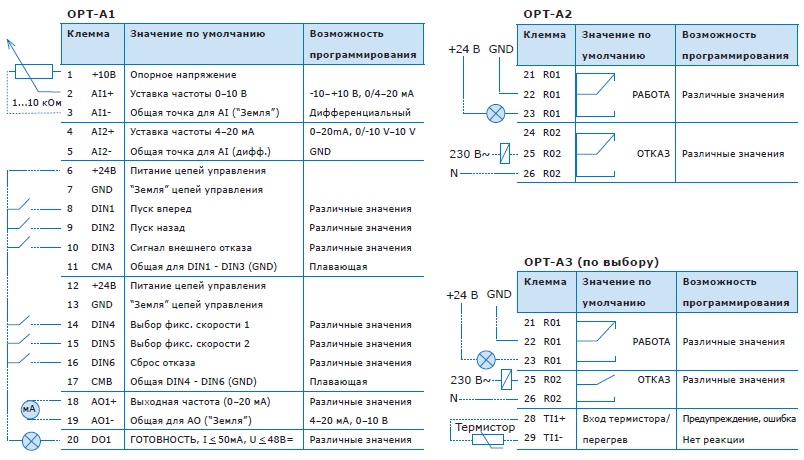

ОПИСАНИЕ ВВОДА-ВЫВОДА В КОМПЛЕКТЕ ПОСТАВКИ (картинка jpg)
Технические характеристики

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА (артикул, мощность, вых. ток, размеры, вес )
СЕТЬ 380—500 B

Напряжение питания 360-500В, 50/60 Гц, 3-ф, навесного исполнения

Код Данфосс	Код VACON	Номин. ток, А	Номин. мощность, квт	Типо-размер
135N0576	NXS00035G2H1SSSA1A2000000	3,3	1,1	FR4
135N4692	NXS00035A2H1SSSA1000000C3			FR4
136G2328	NXS00035-A2H1SSV-A1A30000C3+FL26+DPAP+DLRU			FR4
136F6192	NXS00035-A2H1SSS-A1A20000C3+FL26+DPAP+DLRU			FR4
135N4690	NXS00045A2H1SSSA1000000C3	4,3	1,5	FR4
136F1502	NXS00045-A2H1SSS-A1A2000000+FL26+DPAP+DLRU	4,3	1,5	FR4
135N0577	NXS00055G2H1SSSA1A2000000	5,6	2,2	FR4
135N9463	NXS00055A5H1SSSA1A20000C3			FR4
136F1423	NXS00055-A5H1SSS-A1A2000000+FL26+DPAP+DLRU			FR4
135N4683	NXS00075A2H1SSSA1000000C3	7,6	3	FR4
134X9943	NXS00075A2H1SSSA1A2000000			FR4
135U1430	NXS00075A2H2SSSA1B5B1B5C3			FR4
136F6953	NXS00075-A2H2SSS-A1B5B1B5C3+FL26+DPAP+DLRU			FR4
136F8119	NXS00075-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR4
135N4693	NXS00095A2H1SSSA1000000C3	9	4	FR4
135N1909	NXS00095A5H1SSSA1A2000000			FR4
136F2126	NXS00095-G2H1SSV-A1A2000000+FL26+DPAP+DLRU			FR4
135N8637	NXS00095A5H1SSVA1A3000000			FR4
134X9947	NXS00095A2H1SSSA1A2000000			FR4
135U1510	NXS00095G2H1SSSA1A20000C3			FR4
135X9419	NXS00095-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR4
135N4689	NXS00125A2H1SSSA1000000C3	12	5,5	FR4
135N1438	NXS00125A2H1SSVA1A2000000			FR4
135N0850	NXS00125G2H1SSSA1A2000000			FR4
135N0878	NXS00125A2H1SSVA1A20000C2			FR4
135N1071	NXS00125G2H1SSSA1A20000C3			FR4
136F0558	NXS00125-A2C1SSS-A1A300C300+FL26+DPAP+DLRU			FR4
135U6440	NXS00125A5H1SSSA1A2000000			FR4
135X9192	NXS00125-A2H1SSS-00000000C3+FL26+DPAP+DLRU			FR4
135X9294	NXS00125-A2H1SSS-A1000000C3+FL26+DPAP+DLRU			FR4
135X9483	NXS00125-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR4
136G0060	NXS00125-A2H1SSV-A1A2000000+FL26+DPAP+DLRU			FR4
136F2122	NXS00125-A5H1SSS-A1A2000000+FL26+DPAP+DLRU			FR4
135N4687	NXS00165A2H1SSSA1000000C3	16	7,5	FR5
135N1504	NXS00165A5H1SSSA1A2000000			FR5
135N0860	NXS00165G2H1SSSA1A20000C3			FR5
135N0851	NXS00165G2H1SSSA1A2000000			FR5
135N0318	NXS00165A2H1SSSA1A200B500			FR5
136F1424	NXS00165-A5H1SSS-A1A2000000+FL26+DPAP+DLRU			FR5
134X9961	NXS00165A2H1SSSA1A2000000			FR5
135X9193	NXS00165-A2H1SSS-00000000C3+FL26+DPAP+DLRU			FR5
135X9293	NXS00165-A2H1SSS-A1000000C3+FL26+DPAP+DLRU			FR5
135X9423	NXS00165-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR5
135X1272	NXS00165G5H1SSVA1A2000000			FR5
135N4691	NXS00225A2H1SSSA1000000C3	23	11	FR5
135N0578	NXS00225G2H1SSSA1A200B400			FR5
135N7321	NXS00225G2H1SSSA1A20000C3			FR5
135X9417	NXS00225-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR5
135X8833	NXS00225-A5H1SSS-A1A3000000			FR5
136F8128	NXS00225-G2H1SSS-A1A30000C3+FL26+DPAP+DLRU			FR5
134X9529	NXS00225G2H1SSVA1A2000000			FR5
135N7743	NXS00226A2L0SSSA1A3000000	22	11	FR5
136F2127	NXS00226-A2L0SSV-A1A3B1B5C2+FL26+DPAP+DLRU	22	11	FR5
135N4686	NXS00315A2H1SSSA1000000C3	31	15	FR5
135N4343	NXS00315A5H1SSVA1A3000000			FR5
135N0437	NXS00315A2H1SSVA1A2000000			FR5
135N0848	NXS00315A5H1SSSA1A2000000			FR5
135N0524	NXS00315G2H1SSSA1A20000C3			FR5
135N5498	NXS00315A5H1SSVA1A2000000			FR5
135N6560	NXS00315G2H1SSVA1A2000000			FR5
134X9972	NXS00315A5H1SSSA1A3			FR5
135X2797	NXS00315A2H1SSSA1A30000C2			FR5
135X0906	NXS00315A5H1SSS00A2000000			FR5
136F7648	NXS00315-G2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR5
136F6638	NXS00315-A2H1SSS-00A2000000+FL26+DPAP+DLRU			FR5
136F6518	NXS00315-A5H1SSS-00A2000000+FL26+DPAP+DLRU			FR5
136F6517	NXS00315-A5H1SSS-A1A2000000+FL26+DPAP+DLRU			FR5
136F3137	NXS00315-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR5
136G0870	NXS00315-A5H1SSS-A1A3000000+FL26+DPAP+DLRU			FR5
135N0346	NXS00385A2H1SSVA1A2000000	38	18,5	FR6
135N1198	NXS00385A5H1SSSA1A2000000			FR6
135U0158	NXS00385G2H1SSSA1A20000C2			FR6
135N9815	NXS00385A5H1SSVA1A200B200			FR6
136F2877	NXS00385-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR6
136F2118	NXS00385-A5H1SSS-A1A2000000+FL26+DPAP+DLRU			FR6
135N4688	NXS00455A2H1SSSA1A20000C3	46	22	FR6
135N1061	NXS00455A2H1SSSA1A3000000			FR6
135N2928	NXS00455A2H1SSSA1A200B200			FR6
135N7348	NXS00455A5H1SSSA1A2000000			FR6
135N2280	NXS00455G2H1SSSA1A2000000			FR6
135N9146	NXS00455G2H2SSSA1A20000C3			FR6
135N0269	NXS00455G2H1SSSA1A20000C3			FR6
134X9976	NXS00455A2H1SSSA1A2000000			FR6
134X9478	NXS00455A2H1SSVA1A3000000			FR6
135U2067	NXS00455A5H1SSSA1A20000C3			FR6
135U2933	NXS00455G2H1SSSA1A20000C3			FR6
136F2113	NXS00455-A5H1SSS-A1A2000000+FL26+DPAP+DLRU			FR6
136F7891	NXS00455-A2H1SSS-A1A20000C3+FL26+DPAP+DLRU			FR6
136F6904	NXS00455-G5H1SSV-A1A300C6C2+FL26+DPAP+DLRU			FR6
136F6890	NXS00455-G2H1SSS-A1A200C300+FL26+DPAP+DLRU			FR6
136F6195	NXS00455-G5H1SSV-A1A20000C3+FL26+DPAP+DLRU			FR6
136F8961	NXS00455-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR6
135N7010	NXS00615A2H1SSSA1A20000C3	61	30	FR6
135N3377	NXS00615A2H1SSSA1A20000B4			FR6
135N7006	NXS00615A2H1SSSA9A20000CI			FR6
135N2939	NXS00615A2H1SSVA1A2000000			FR6
135N3131	NXS00615A2H1SSVA8A3B40000			FR6
135U0953	NXS00615A5H1SSSA1A20000C3			FR6
134X9531	NXS00615G2H1SSVA1A2000000			FR6
136F2496	NXS00615-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR6
135X8914	NXS00615-A2H1SSS-A1A20000C2+FL26+DPAP+DLRU			FR6
135N9668	NXS00615A2H1SSSA1A20000C2			FR6
135N5399	NXS00615A2H1SSSA1A20000C5			FR6
136F4405	NXS00615-A5H1SSS-A1A2000000+FL26+DPAP+DLRU			FR6
136F7370	NXS00615-G5H1SSS-A1A2000000+FL26+DPAP+DLRU			FR6
136F6651	NXS00615-G2H1SSS-A1A20000C2+FL26+DPAP+DLRU+GNUL			FR6
136G0442	NXS00615-A2H1SSS-A1A3000000+FL26+DPAP+DLRU			FR6
135N4123	NXS00725A5H1SSSA1A2000000	72	37	FR7
135N1066	NXS00725A2H0SSSA1A200B200			FR7
135N0315	NXS00725A2H1SSSA1A2000000			FR7
135N3263	NXS00725A2H0SSSA1A30000C3			FR7
135N0579	NXS00725G2H0SSSA1A2000000			FR7
135N1072	NXS00725A5H0SSVA1A2000000			FR7
135N5600	NXS00725G5H0SSSA1A20000C3			FR7
136F0097	NXS00725-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR7
136F0157	NXS00725-A2H0SSS-A1A2000000+FL26+DPAP+DLRU			FR7
136F1264	NXS00725-A2H0SSS-A1A2B20000+FL26+DPAP+DLRU			FR7
134X9532	NXS00725G2H0SSVA1A2000000			FR7
135N8348	NXS00725A2H0SSSA1A3000000			FR7
136F2124	NXS00725-A5H1SSS-A1A2000000+FL26+DPAP+DLRU			FR7
136F4005	NXS00725-G2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR7
135N3263	NXS00725A2H0SSSA1A30000C3			FR7
136G2799	NXS00725-A2H0SSS-A1A30000C3+FL26+DPAP+DLRU			FR7
136G0308	NXS00725-A5H0SSS-A1A3000000+FL26+DPAP+DLRU			FR7
135N7466	NXS00875G2H0SSVA1A20000C2	87	45	FR7
135N3894	NXS00875A5H0SSVA1A2000000			FR7
135N0322	NXS00875A2H1SSSA1A2000000			FR7
135N3336	NXS00875A2H0SSSA1A30000C3			FR7
135U0114	NXS00875G2H0SSVA1A2000000			FR7
135N9816	NXS00875A5H0SSVA1A200B200			FR7
136F0238	NXS00875-G2H0SSV-A1A20000C2+FL26+DPAP+DLRU			FR7
135X6911	NXS00875G2H0SSSA1A2B4C200			FR7
135X2981	NXS00875G2H0SSSA1A200B2C2			FR7
136F7583	NXS00875-A2H1SSS-A1A20000C2+FL26+DPAP+DLRU			FR7
136F7474	NXS00875-G2H0SSS-A1A200B2CI+FL26+DPAP+DLRU			FR7
136G2038	NXS00875-G2H0SSS-A1A2B400C2+FL26+DPAP+DLRU			FR7
136F6710	NXS00875-A2H0SSS-A1A2000000+FL26+DPAP+DLRU			FR7
135N7468	NXS01055G2H0SSVA1A20000C2	105	55	FR7
135N4451	NXS01055A5H0SSSA1A20000C2			FR7
135N0844	NXS01055A2H0SSSA1A3000000			FR7
135N7583	NXS01055A2H0SSSA1A30000C5			FR7
135N9817	NXS01055A5H0SSVA1A200B200			FR7
135N3744	NXS01055ATH0STSA1000000C2			FR7
135N0323	NXS01055A2H1SSSA1A2000000			FR7
136F2120	NXS01055-A5H1SSS-A1A2000000+FL26+DPAP+DLRU			FR7
135U3479	NXS01055A5H1SSSA1A2000000			FR7
136F2486	NXS01055-A2H0SSS-A1A2000000+FL26+DPAP+DLRU			FR7
134X9533	NXS01055G2H0SSVA1A2000000			FR7
136F3312	NXS01055-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR7
136G1341	NXS01055-A2H0SSS-A1A20000C3+FL26+DPAP+DL			FR7
136G2039	NXS01055-A2H0SSV-A1A2000000+FL26+DPAP+DLRU			FR7
136G0357	NXS01055-A2H0SSS-A1A30000C6+FL26+DPAP+DLRU			FR7
135N0241	NXS01405G2H0SSSA1A2000000	140	75	FR8
135N3337	NXS01405A2H0SSSA1A30000C3			FR8
135N2929	NXS01405A2H0SSVA1A2000000			FR8
135N0918	NXS01405G2H0SSSA1A20000C2			FR8
135U0159	NXS01405A2H0SSSA1A20000C5			FR8
135N3430	NXS01405A5H0SSSA1A2000000			FR8
135N2673	NXS01405A2H0SSSA1A20000C3			FR8
135X9416	NXS01405-A5H0SSS-A1A2000000+FL26+DPAP+DLRU			FR8
135X9228	NXS01405-A2H1SSV-A1A20000C3+FL26+DPAP+DLRU			FR8
136F2456	NXS01405-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR8
136G2379	NXS01405-A2H1SSS-00A20000C5+FL26+DPAP+DLRU			FR8
135X6826	NXS01405A2H1SSVA1A20000C5			FR8
135N7470	NXS01685G2H0SSVA1A3B500C2	170	90	FR8
135N7469	NXS01685G2H0SSVA1A20000C2			FR8
135N4198	NXS01685A2H0SSSA1A200B500			FR8
135N0004	NXS01685A5H0SSSA1A2000000			FR8
135N0325	NXS01685A2H0SSSA1A2000000			FR8
135N3255	NXS01685A2H0SSSA1A30000C3			FR8
135U7677	NXS01685A2H0SSS00000000C5			FR8
135N0326	NXS01685A2H1SSSA1A2000000			FR8
136F1499	NXS01685-A2H0SSS-A1A2000000+FL26+DPAP+DLRU			FR8
136F6713	NXS01685-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR8
136G0050	NXS01685-A5H0SSS-A1A200B200+FL26+DPAP+DLRU			FR8
136F8145	NXS01685-A2H0SSS-A1A20000C3+FL26+DPAP+DLRU			FR8
135N7704	NXS02055A2H1SSSA1A3000000	205	110	FR8
135N7471	NXS02055G2H0SSVA1A20000C2			FR8
135N1057	NXS02055A2H0SSSA1A3000000			FR8
135N7585	NXS02055A2H1SSSA1A30000C5			FR8
135N8680	NXS02055G2H0SSSA1A2000000			FR8
135N5680	NXS02055A2H0SSSA1A200B400			FR8
135U7881	NXS02055A2H0SSSA1A30000C5			FR8
135U6726	NXS02055ATH0STVA1A2000000			FR8
135N8370	NXS02055A2H1SSSA1A2000000			FR8
135X8834	NXS02055-A5T0SSV-A1A20000C2			FR8
134X9810	NXS02055A2H0SSSA1A2000000			FR8
136F2332	NXS02055-A2H0SSS-A1A2000000+FL26+DPAP+DLRU			FR8
136F1497	NXS02055-A2H1SSS-A1A2000000+FL26+DPAP+DLRU			FR8
136F8146	NXS02055-G2H1SSS-A1A300B4C2+FL26+DPAP+DLRU			FR8
136G1075	NXS02055-AZH0STS-A10000C200+FL26+DPAP+DLRU			FR8
136G0237	NXS02055-AZH0STS-A1000000C2+FL26+DPAP+DLRU			FR8
135N7011	NXS02615G5H0SSFA1A200B400	261	132	FR9
135N1982	NXS02615A2H0SSGA1A2000000			FR9
135N7584	NXS02615A2H1SSFA1A30000C5			FR9
135U0121	NXS02615G2H0SSGA1A2000000			FR9
135N6495	NXS02615G2H0SSFA1A20000C2			FR9
135N0309	NXS02615A2H0SSFA1A2000000			FR9
135X7289	NXS02615A2H0SSFA1A20000C3			FR9
136F0162	NXS02615A5H0SSGA1A2B2B400			FR9
136F1550	NXS02615A2H0SSFA100000000			FR9
136F7449	NXS02615G5H0SSFA1A2000000			FR9
135N7472	NXS03005G2H0SSGA1A20000C2	300	160	FR9
135N0328	NXS03005A2H0SSFA1A2000000			FR9
135N0873	NXS03005A5H1SSFA1A2000000			FR9
135N6567	NXS03005A5H0SSFA1A20000C2			FR9
135X4434	NXS03005A2H0SSFA1A20000CI			FR9
135X9860	NXS03005A2H0SSFA1A20000C3			FR9
135U8492	NXS03005G2H0SSGA1A3000000			FR9
135X6347	NXS03005G2H0SSGA8A300B400			FR9
134X9535	NXS03005G2H0SSGA1A2000000			FR9
135N2281	NXS03005G2H0SSFA1A2000000			FR9
135N0018	NXS03005A2H0SSGA1A3000000			FR9
136F8799	NXS03005G2H0SSFA1A3B1B4C2			FR9

Напряжение питания 360-500В, 50/60 Гц, 3-ф, напольного исполнения

Код Данфосс	Код VACON	Номин. ток, А	Номин. мощность, квт	Типоразмер
135N2207	NXS03855A5L0SSAA1A2000000	385	200	FR10
135N1256	NXS03855A2L0SSAA1A2000000
135N0580	NXS03855A2L0SSAA1A2B5C2C6
135U0155	NXS03855G2L0SSBA1A2000000
135X7270	NXS03855G5L0SSBA1A30000Cl
135U1354	NXS03855G2L0OSBA1A2000000
135U8523	NXS03855G2L0SSBA1A3
135N0876	NXS04605A5L0SSAA1A2000000	460	220	FR10
135N1068	NXS04605G5L0SSAA1A2000000
135U0154	NXS04605G2L0SSBA1A2000000
135U1355	NXS04605G2L0SSBA1A20000C3
135U0486	NXS04605G5L0OSAA1A20000C2
135X6891	NXS04605G5L0SSBA1A20000C2
135U3217	NXS04605G5T0OSBA1A2B2B400
135U1593	NXS04605G2L0SSBA1A200CIC2
135U7375	NXS04605A2L0SSAA1A2000000
135N3870	NXS05205G5L0OSBA1A20000C2	520	250	FR10
135N7245	NXS05205G2L0SSBA1A2000000
135N0525	NXS05205G2L0SSAA1A2000000
135N0581	NXS05205G2L0SSAA1A20000C2
135U0962	NXS05205G5L1SSAA1A2B100C2
135N2364	NXS05205A2L0SSAA1A2000000
136F1866	NXS05205G5L0OSBA1A2000000
135U1584	NXS05205G5L1OSBA1A2000000
136G1799	NXS05205G5L0SSBA1A20000C2
136G1706	NXS05205G5L0SSBA1A20000C2
135N6562	NXS05905A2L0SSAA1A2000000	590	315	FR11
135N0922	NXS05905A2L0SSAA1A2B5C2C6
135U0156	NXS05905G2L1SSAA1A3000000
135N5601	NXS05905G2L0SSBA1A20000C2
135N1545	NXS06505G2L0OSAA1A2000000	650	355	FR11
135N1301	NXS07305G2L0SSAA1A2000000	730	400	FR11
135U2959	NXS07305G2L0SSBA1A2000000
135X5148	NXS07305A2L0OSAA1A2000000

СЕТЬ 525—690 B

Напряжение питания 525-690В, 50/60 Гц, 3-ф, навесного исполнения

Код Данфосс	Код VACON	Номин. ток, А	Номин. мощность, квт	Типоразмер
	NXS00046A2L0SSSA1A2	4,5	3	FR6
	NXS00056A2L0SSSA1A2	5,5	4	FR6
	NXS00076A2L0SSSA1A2	7,5	5,5	FR6
	NXS00106A2L0SSSA1A2	10	7,5	FR6
	NXS00136A2L0SSSA1A2	13,5	11	FR6
---	NXS00186A2L0SSSA1A2	18	15	FR6
134X1757	NXS00186A2L0SSVA1A3B1B5C2
136F2130	NXS00186-A2L0SSV-A1A3B1B5C2+FL26+DPAP+DLRU
135N7743	NXS00226A2L0SSSA1A3000000	22	18,5	FR6
136F2127	NXS00226-A2L0SSV-A1A3B1B5C2+FL26+DPAP+DLRU	22	18,5	FR6
134X2969	NXS00276A2L0SSSA1A2	27	22	FR6
135N2930	NXS00346A2L0SSVA1A2000000	34	30	FR6
---	NXS00416A2L0SSSA1A2	41	37,5	FR7
134X1756	NXS00416A2L0SSVA1A3B1B5C2	41	37,5	FR7
135N0931	NXS00526A2L0SSSA1A3000000	52	45	FR7
136F2133	NXS00526-A2L0SSV-A1A3B1B5C2+FL26+DPAP+DLRU
135U3315	NXS00526A2L0SSVA1A30000C2
135N2689	NXS00626G5L0SSVA1A2000000	62	55	FR8
---	NXS00806A2L0SSSA1A2	80	75	FR8
134X0902	NXS00806A2L0SSVA1A200B8C5	80	75	FR8
	NXS01006A2L0SSSA1A2	100	90	FR8
134X3634	NXS01256A2L0SSFA1A2	125	110	FR9
	NXS01446A2L0SSFA1A2	144	132	FR9
135U8315	NXS01446A2L0SSFA1A2000000	144	132	FR9
	NXS01706A2L0SSFA1A2	170	160	FR9
135N2933	NXS02086A2L0SSGA1A2000000	208	200	FR9

Напряжение питания 525-690В, 50/60 Гц, 3-ф, напольного исполнения

Код Данфосс	Код VACON	Номин. ток, А	Номин. мощность, квт	Типоразмер
	NXS02616A2L0SSAA1A	261	250	FR10
	NXS03256A2L0SSAA1A2	325	315	FR10
	NXS03856A2L0SSAA1A2	385	355	FR10
	NXS04166A2L0SSAA1A2	416	400	FR10
---	NXS04606A2L0SSAA1A2	460	450	FR11
134X1450	NXS04606A2L0OSAA1A2000000	460	450	FR11
	NXS05026A2L0SSAA1A2	502	500	FR11
	NXS05906A2L0SSAA1A2	590	560	FR11

РАСШИФРОВКА ТИПОВОГО КОДА VACON NXS ПОСМОТРЕТЬ

Заказной номер серии NXS формируется из последовательных закономерных символов, каждый из которых вносит в изделие тот или иной функционал.

NXS	0016	5	A	2	H	1	SSS	A1A2000000
*	*	*	*	*	*	*	*	*
\|	\|	\|	\|	\|	\|	\|	\|	\| --------	Платы ввода/вывода; каждый из 5-ти разъемов представлен двумя символами, где:
\|	\|	\|	\|	\|	\|	\|	\|			Ax = базовая плата входа/выхода, Bx = дополнительная плата входа/выхода
\|	\|	\|	\|	\|	\|	\|	\|			Cx = интерфейсные платы, Dx = специальные платы, Ex = специальные платы
\|	\|	\|	\|	\|	\|	\|	\|
\|	\|	\|	\|	\|	\|	\|		---------------------	Вариации:
\|	\|	\|	\|	\|	\|	\|				SSS = 6-пульсное соединение, с воздушным охлаждением, стандартное исполнение
\|	\|	\|	\|	\|	\|	\|				SSV = 6-пульсное соединение, с воздушным охлаждением, лакированное исполнение
\|	\|	\|	\|	\|	\|	\|				SSF = 6-пульсное соединение, с воздушным охлаждением, стандартное исполнение (FR9)
\|	\|	\|	\|	\|	\|	\|				SSG = 6-пульсное соединение, с воздушным охлаждением, лакированное исполнение (FR9)
\|	\|	\|	\|	\|	\|	\|				SSA = Встроенная панель управления, стандартное исполнение
\|	\|	\|	\|	\|	\|	\|				SSB = Встроенная панель управления, лакированное исполнение
\|	\|	\|	\|	\|	\|		-------	------------------	Тормозной прерыватель
\|	\|	\|	\|	\|	\|					0 = Без тормозного прерывателя
\|	\|	\|	\|	\|	\|					1 = Встроенный тормозной прерыватель
\|	\|	\|	\|	\|	\|					2 = Встроенный тормозной прерыватель и резистор (FR4-FR6)
\|	\|	\|	\|	\|	\|
\|	\|	\|	\|	\|		---	-------	------------------	Класс излучения EMC
\|	\|	\|	\|	\|						H = 1-ая зона, неограниченное распространение, 2-ая зона, категория С2
\|	\|	\|	\|	\|						distribution, 2nd environment
\|	\|	\|	\|	\|						L = 2-я зона, категория С3
\|	\|	\|	\|	\|						T = Отвечает стандарту EN61800-3 для IT-сетей (категория С4)
\|	\|	\|	\|	\|						C = 1-ая зона, неограниченное распространение, 2-ая зона, категория С1
\|	\|	\|	\|	\|
\|	\|	\|	\|		---	---	-------	------------------	Степень защиты по IP (IEC 60529)
\|	\|	\|	\|							2 = IP21
\|	\|	\|	\|							5 = IP54
\|	\|	\|	\|
\|	\|	\|		---	---	---	-------	------------------	Панель управления
\|	\|	\|								A = Стандартная буквенно-цифровая
\|	\|	\|								B = Без панели
\|	\|	\|								G = Графический дисплей
\|	\|	\|
\|	\|		---	---	---	---	-------	------------------	Номинальное напряжение сети переменного тока
\|	\|									2 = 208-240В, 5 = 380-500В, 6 = 525-690В (3 фазы)
\|	\|
\|		---	---	---	---	---	-------	------------------	Номинальный ток (максимальный длительный ток при 40'С)
\|										0016 = 16 A и т.д.
\|
	--------	---	---	---	---	---	-------	------------------	Серия: NXS

Бренд

Danfoss

Тип

Частотный преобразователь

Серия

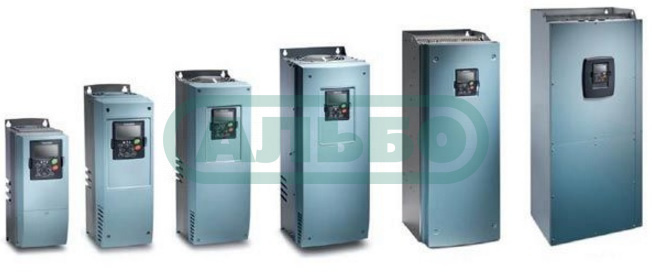

VACON® NXS

Для применений

общепромышлен.

Степень защиты

IP 21, IP 54

Бренды

4

Документы

408

Услуги

47

Дополнительные фото

392

Дополнительные фото

391

Аксессуары

446

Аксессуары

447

Аксессуары

448

Аксессуары

450

Аксессуары

451

Аксессуары

452

Аксессуары

453

Аксессуары

454

Аксессуары

461

Превью фото

7898

Разработка, внедрение технических решений

Имя файла	Описание	Инфо
Преобразователи частоты Vacon NXS _ Брошюра.pdf	Частотные преобразователи Vacon NXS _ Брошюра	1.0 МВ
