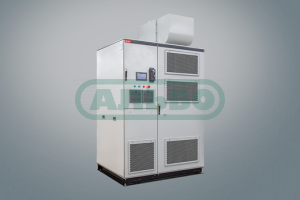

| Особенность | Преимущество |
| Высокая надежность | |
| Высокая средняя наработка на отказ MTBF Электронный байпас силовой ячейки | До 200 000 часов непрерывной работы (в зависимости от класса напряжения и номинального тока) Функция байпаса силовой ячейки на основе IGBT обеспечивает короткое (1 мс) время реакции (дополнительное оборудование, +PPCB) |
| Резервирование силовых ячеек в каждой фазе | Обеспечивает непрерывную работу на полной мощности в случае неисправности силовой ячейки (дополнительное оборудование, +PPCR) |
| Работа при просадке и микропрерывании напряжения | Обеспечивает непрерывную работу в течение <100 мс при падении напряжения в сети до -30 % от номинального входного напряжения |
| Работа при высокой температуре Неблагоприятные условия окружающей среды | Функционирует при температуре до +50 °С со снижением номинальных параметров во избежание перегрева Степень защиты IP31 в стандартном исполнении, IP42 по заказу, защита от химически агрессивной среды IEC 660721: класс 3С2 |
| Резервный вентилятор охлаждения | Обеспечивает бесперебойную работу в случае отказа вентилятора и увеличивает общий срок службы (дополнительное оборудование, +QDFR) |
| ИБП (пост, тока) для питания управляющих цепей Датчик засорения воздушного фильтра Журнал контроля неисправностей Внешнее вспомогательное электропитание (низкое напряжение) | Система управления остается включенной в случае перебоев питания Обеспечивает превентивную защиту от перегрева Предоставляет информацию об аварийных сигналах и неисправностях для сокращения времени простоя Вход для внешнего источника питания вентиляторов охлаждения (дополнительное оборудование, +QDEX) |
| Безопасность | |
| Блокировка двери (для версии IEC: электромагнитная, для версии UL: механическая) Индикаторы остаточного напряжения | Предотвращает открывание дверцы шкафа, пока не будет отключено сетевое питание Индикация на графическом дисплее, а также светодиодные индикаторы напряжения в цепи постоянного тока на силовых ячейках обеспечивают дополнительную информацию для повышения безопасности |
| Датчики PTC для контроля температуры Соответствие стандартам для ПЧ среднего напряжения | Обеспечивают тепловую защиту трансформатора Соответствует международным требованиям по безопасности для преобразователей частоты среднего напряжения согласно применимым стандартам IEC и UL |
| Волоконно-оптические кабели между элементами управления среднего и низкого напряжения | Обеспечивают гальваническую развязку между элементами управления низкого напряжения и секцией среднего напряжения |
| Низкая стоимость владения | |
| Полный коэффициент гармоник тока (THDi) менее 5 % Рассчитан на 20-летнюю эксплуатацию Высокий полный КПД > 96,5 %, включая трансформатор Односторонний доступ для монтажа и технического обслуживания Отсутствие особых требований к изоляции электродвигателя Работа на расстоянии до 2000 м | Создает очень низкие гармонические искажения и минимальные помехи в сети, соответствует IEEE-519 Имеет длительный срок службы Обеспечивает быструю окупаемость инвестиций Удобство доступа для обслуживания экономит место в электрощитовой (доступ с обратной стороны не требуется) Малое воздействие на срок службы электродвигателя Преобразователь частоты можно установить в оптимальном месте, не обязательно рядом с электродвигателем |
| Технологические возможности | |
| Векторное управление | Векторное управление в замкнутом и разомкнутом контуре подходит для процессов, требующих более точного контроля |
| Многоточечное управление U/f Различные режимы автоматической настройки | Повышает эффективность управления насосами и вентиляторами Поддерживает три режима автоматической настройки электродвигателя для удобства наладки (с подсоединенным, отсоединенным или невращающимся электродвигателем) |
| Настраиваемый порог перегрузки Предотвращение перенапряжения при замедлении | Максимальный предел крутящего момента до 300 % (со снижением номинальных характеристик) Автоматический контроль предельных значений при быстром замедлении позволяет избежать отключения из-за перенапряжения |
| Поддержка напряжения Возможность выбора ПЧ для нагрузки с переменным или постоянным моментом Возможность использования с несколькими двигателями | Поддерживает уровень напряжения при необходимости высокого пускового момента Можно выбрать оптимальный типоразмер ПЧ в соответствии с областью применения Преобразователь частоты можно настроить на чередующееся переключение до 8 двигателей (от ЧРП на прямой пуск от сети), Для этого требуются дополнительные ячейки байпаса двигателя |
| Байпас системы (ручной, автоматический, синхронный) | Доступны готовые конфигурации байпаса (прямой пуск от сети или от ПЧ), включая возможность переключения без прерывания питания (дополнительное оборудование: ручной байпас двигателя +PMBP, автоматический байпас двигателя +PABP или синхронное переключение +PSBP только для 1 двигателя) |
| Простота эксплуатации | |
| Простой и удобный выбор Сенсорный экран в стандартной комплектации | Широкий спектр стандартных опций обеспечивает возможность гибкой конфигурации В стандартном исполнении предусмотрен экран ЧМИ 7 дюймов, а опционально — 10-дюймовый экран (+MHMI) для локального управления и мониторинга |
| Программное обеспечение для ввода в эксплуатацию | Доступна прикладная компьютерная программа для настройки параметров со встроенной функцией осциллографа |
| Журнал событий Поддержка промышленных протоколов связи | Возможность регистрации до 500 событий с описаниями Для гибкого управления системой доступны наиболее распространенные протоколы связи (дополнительно) |
| Экономия места | |
| Высокая плотность мощности | Компактная модель ПЧ имеет минимальную занимаемую площадь из всех представленных на рынке автономных решений для токов до 215 А и ниже (<6,9 кВ) |
| Компактная модель (<215 А, <6,9 кВ) Простой монтаж кабелей | Не требуется соединение отдельных секций на месте установки Поддерживается верхний и нижний ввод силовых и контрольных кабелей в базовой комплектации |
| Топология | Многоуровневая топология на основе IGBT (каскадной мостовой схемы управления) |
| Технология | Инвертор напряжения (VSI) |
| Конфигурация инвертора | Силовые модули с широтно-импульсной модуляцией (ШИМ) |
| Входная частота | 50/60 Гц (временное отклонение ±5 %) |
| Допустимое отклонение входного напряжения | ±10 % от номинального значения, асимметрия фаз до 3 %, согласно IEC 610002-4 |
| Допустимая просадка входного напряжения | -30 % от номинального значения без отключения, непрерывная работа с пониженной мощностью, снижение номинальных параметров в диапазоне 70-90 % |
| Ток короткого замыкания сети (SCCR) | 31,5 кА, 100 мс |
| Полный коэффициент гармонических искажений входного тока | < 5 % (при номинальной нагрузке) |
| Полный коэффициент гармонических искажений входного напряжения | < 5 % (при номинальной нагрузке) |
| Полный коэффициент гармоник выходного тока (THDi) (1-49 гармоники) | < 2 % при номинальной скорости |
| Значение dU/dt на выходе | < 3000 В/мкс |
| Коэффициент мощности | > 0,96 (при номинальной нагрузке) |
| КПД системы | > 98,5 % (при номинальной нагрузке, без трансформатора) > 96,5 % (при номинальной нагрузке, включая трансформатор) |
| Диапазон выходных напряжений | 2,4-11 кВ |
| Диапазон выходной частоты | 0-75 Гц (более высокие частоты, например, 120 Гц, по заказу) |
| Тип нагрузки | Квадратичный момент; постоянный момент; постоянный момент и/или мощность |
| Закон управления двигателем | Закон U/f; векторное управление без датчиков; векторное управление с обратной связью по скорости; управление скоростью и крутящим моментом |
| Тип электродвигателя | Асинхронный электродвигатель или синхронный электродвигатель (с внешним возбудителем) |
| Разрешение по частоте | 0,01 Гц |
| Диапазон регулирования скорости | 1-100 % (векторное управление в замкнутом контуре) 5-100 % (векторное управление в разомкнутом контуре) |
| Статическая точность регулирования скорости (% от номинальной скорости) | ±0,01 % (с векторным управлением в замкнутом контуре, в зависимости от точности датчика) ±0,5 % (с векторным управлением в разомкнутой системе) |
| Время ускорения/замедления | 0-3000 c (настраиваемое) |
| Напряжение питания цепей управления с защитой цепи | 1-230 В перем. тока, 50 Гц; 1 -220 В перем. тока, 60 Гц |
| Потребляемая мощность цепей управления | Однофазный переменный ток 120-240 В; трехфазный переменный ток 240-480 В; полная мощность 5 кВА (доступны другие напряжения) |
| Расчетное время работы | 24 часа в сутки |
| Минимальная операционная готовность в течение 12 месяцев | 99,97 % |
| Среднее время наработки на отказ MTBF | До 200 000 часов непрерывной работы в зависимости от класса напряжения и номинального тока |
| Срок службы ПЧ | 20 лет |
| Устройство, обеспечивающее входной импеданс | Многофазный изолирующий трансформатор, встроенный в преобразователь частоты |
| Тип конструкции трансформатора | Сухой, фазосдвигающий, Cu/Cu; принудительное воздушное охлаждение AI/Cu или AI/AI доступны в качестве специального исполнения |
| Тип изоляции трансформатора | Класс 180 (H) |
| Ограничение пускового тока трансформатора | In > 215 A, ограничен устройством плавного пуска (дополнительное оборудование, +PSTC) |
| Вторичная обмотка собственных нужд | Трехфазный, 460 В перем. тока с нейтралью и отводом 380 В перем. тока, 50/60 Гц |
| Датчики температуры обмоток трансформатора | 3 датчика PT100, по одному в каждой обмотке |
| Система заземления | В соответствии с IEC 61936-1 |
| Шина заземления | Луженая оловом секция шины заземления |
| Толщина листового металла шкафа | Двери и панели: 1,5 мм Цоколь: 5 мм |
| Освещение шкафа | В шкафу управления |
| Байпас силовой ячейки | Автоматический на основе IGBT, время срабатывания 1 мс (дополнительное оборудование, +PPCB) |
| ИБП (пост. тока) для питания управляющих цепей | Время работы 30 минут |
| Внешнее питание для вентилятора охлаждения (доп. оборудование, +QDEX) | 380-460 В перем. тока, 50 Гц 380-460 В перем. тока, 60 Гц |
| Класс защиты корпуса по IP и доступ | IP31 (IEC) (стандартное исполнение) IP42 (IEC) (специальное исполнение, +IP42); Одностороннее обслуживание |
| Кабельный ввод | Кабельный ввод силовых и кабелей управления сверху и снизу |
| Система охлаждения | Принудительное воздушное охлаждение, с контролем вентилятора. Резервирование вентилятора (дополнительное оборудование, +QDFR) |
| Температура окружающей среды (эксплуатация) | 0-40 °C (нормальная работа); 40-50 °C (со снижением номинальных характеристик) |
| Температура окружающей среды (хранение/транспортировка) | -40-70 °C |
| Относительная влажность (эксплуатация) | 5-95 %, без конденсации |
| Относительная влажность (хранение/транспортировка) | 10-95 %, без конденсации |
| Степень защиты от химически агрессивной среды | IEC 60721-3-3: класс 3C2 |
| Категория антикоррозионной защиты | В соответствии с ISO/EN 12944-2: C1 в стандартном исполнении; C4 в специальном исполнении |
| Электромагнитная совместимость | IEC 61000-2-5: промышленная окружающая среда |
| Высота над уровнем моря | < 1000 м (стандартно); 1000-2000 м (со снижение номинальных характеристик); > 2000 м (по запросу) |
| Сейсмическая зона/ускорение на грунте | Зона 2 (стандартное исполнение) Зона 4 (специальное исполнение, +SZ04) |
| Испытание на принудительный отказ ПЧ на заводе перед поставкой | Не менее 4 ч, согласно IEEE 1566 |
| Взрывоопасная зона: воспламеняющийся продукт/зона | IEC 60079-10-1/2: специальное исполнение, сертифицировано согласно EN 50495:2010 |
| Уровень шума | < 85 дБ^) на расстоянии 1 м от корпуса |
