Vacon ® 20, 20CP, 20X

Частотные преобразователи семейства Vacon 20, 20CP, 20X  объединяет высочайшие технические характеристики и функциональные возможности приводов. Приведем лишь краткие общие характеристики:

• поддержка программирования встроенного PLC на языках МЭК 61131-3 (Vacon Programming)
• стандартный набор I/O  + RS485 Modbus на борту

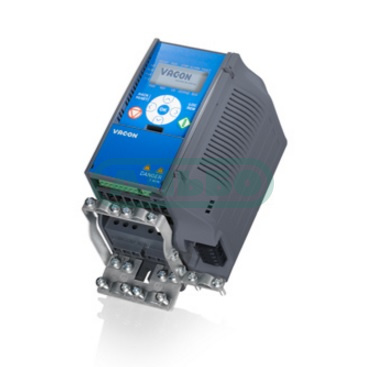

• широчайший выбор дополнительных аксессуаров, опциональных плат расширения I/O и протоколов для связи с верхним уровнем АСУ ТП (Fieldus  - Profinet, EtherCat и т.д.)

• встроенный функционал безопасного отключения крутящего момента (STO) согласно SIL3

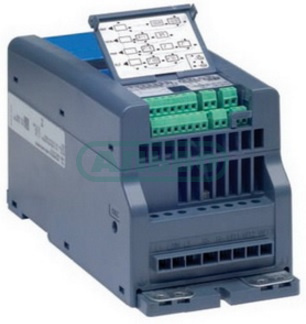

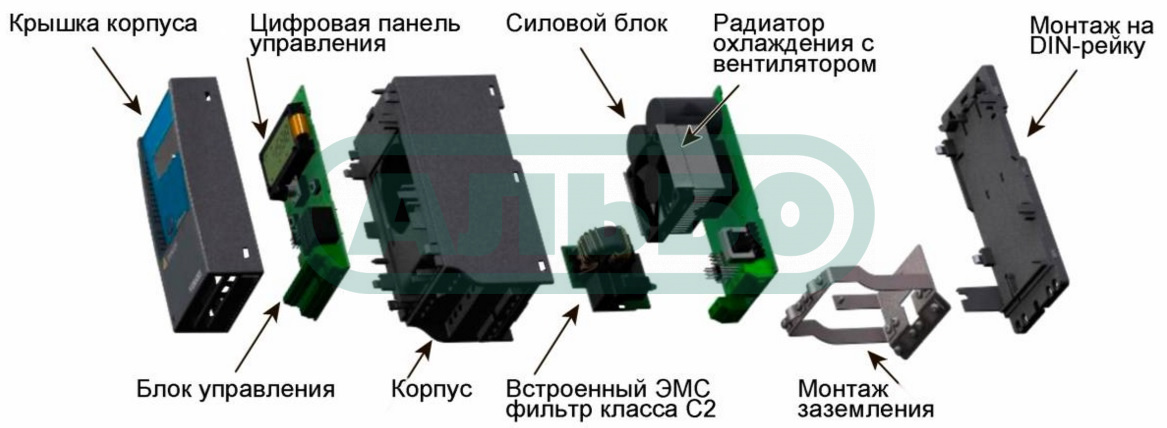

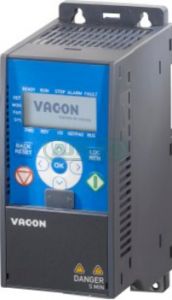

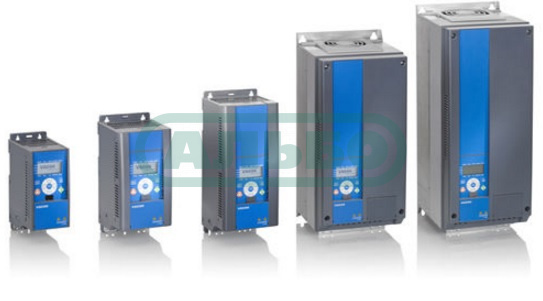

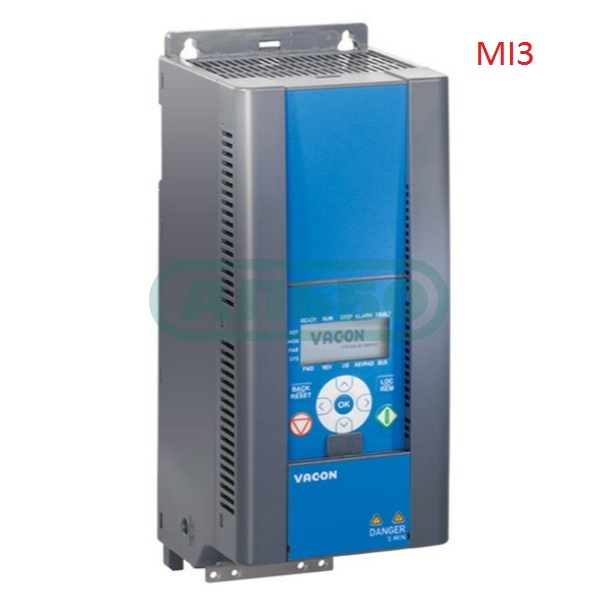

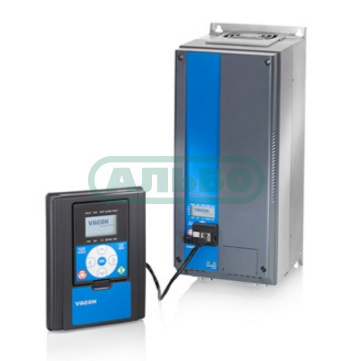

Vacon® 20 - продолжение модульной концепции Vacon 10 (сняты с производства). Как и в серии vacon 10,  преобразователи частоты Вакон 20 с типоразмерами MI1-MI3 могут быть установлены на DIN-рейку без использования дополнительных опций. В моделях Vacon 20, начиная с 16 Ампер (7,5 квт) входной дроссель переменного тока встроен в корпус привода. Также по всех моделях фильтр ЭМС встроен в частотник. Для монтажа в электрораспределительные шкафы с монтажной платой.

• Доступные модели по входному питанию:

1 x 115 VAC...0.25 - 1.1 кВт
1 x 208-240 VAC...0.25 - 2.2 кВт
3 x 208-240 VAC...0.25 - 11 кВт
3 x 380-480 VAC...0.37 - 18.5 кВт

• Степень защиты: IP20, 21

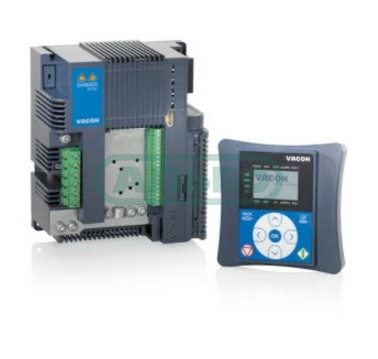

Vacon® 20 Cold Plate (CP) - эти частотники можно легко встроить в герметичный корпус c высоким IP, без боязни перегреть оборудование. Это достигается за счет "холодной пластины", плоскость которой можно приложить к "холодной" поверхности.  У Вас есть возможность использования различных охладителей в зависимости от применения. Например, прикрепив ПЧ Вакон 20 CP к радиатору с охлаждающими ребрами, можно получить привод с полностью пассивным охлаждением. Далее Vacon 20 CP можно установить на пластине с жидкостным охлаждением. В качестве охлаждения также могут быть использованы металлические конструкции, обладающие высокой теплопроводностью и осуществляющие должный теплообмен,  и т.д. В основном потребителями Vacon 20 CP  являются OEM и инжиниринговые компании.

• Доступные модели для Ваших применений:

1 x 208-240 VAC...0.75 - 1.5 кВт
3 x 208-240 VAC...0.75 - 4 кВт
3 x 380-480 VAC...0.75 - 7.5 кВт

• Степень защиты: IP00

Vacon® 20X   это преобразователи частоты с высокой степенью защиты корпуса. Применение Vacon 20 X оправдано в случаях, когда использование традиционных ПЧ, размещенных в электротехнических шкафах, удорожает или приносит большие неудобства в цепочке узлов и технологического оборудования.

• Доступные модели Vacon 20X:

1 x 208-240 VAC...0.75 - 1.5 кВт
3 x 208-240 VAC...0.75 - 4 кВт
3 x 380-480 VAC..0.75 - 7.5 кВт

• Степень защиты: IP66 / Type 4X
• Возможность установки опционального выключателя входного питания, расположенного на корпусе привода


Мы всегда готовы предложить Вам профессиональную консультацию!

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VACON 20 и 20CP  (табличная информация )

Питание	Напряжение на входе Uвх	208...240 В, -15%...+10%, 1-фазное
		380...480 В, -15%...+10%, 3-фазное
	Частота на входе	45...66 Гц
	Подключение к сети	Не чаще одного раза в минуту
Подключение двигателя	Выходное напряжение	0…Uвх
	Выходной ток	Номинальный ток для длительной нагрузки In при допустимой температуре окружающего воздуха, перегрузка 1,5 х In макс. 1 мин./10 мин.
	Пусковой ток/крутящий момент	Пусковой ток 2 х In в течение 2 сек. через каждые 20 сек. Крутящий момент зависит от двигателя
	Выходная частота	0...320 Гц
	Разрешение по частоте	0,01 Гц
Характеристики регулирования	Способ регулирования	Управление частотой в соотв. с отношением U/f; векторное управление без обратной связи
	Частота коммутации	1,5...16 кГц; Заводская установка по умолчанию 4 кГц, для Vacon 20 Cold Plate - 6 кГц
	Тормозной момент	100 % х Tn с тормозным прерывателем в 3-фазной версии типоразмеров MS2-3, MI2-5
		30% х Tn с торможением постоянным током. Торможение динамическим магнитным потоком обеспечивается всеми типами
Условия окружающей среды	Рабочая температура окружающего воздуха	-10°С [без инея|...+50°С: номинальная нагрузочная способность In
		[1L-0009-2, 3L-0007-2, 3L-0011-2 и с опциями ENC-IP21-Mlx и ENC-IN01-Mlx при макс, температуре окружающего воздуха +40°С]
		Модели Cold Plate -10°С...+70°С
	Относительная влажность	0 - 95%, без конденсации влаги, без коррозионного воздействия, без капель воды
	Температура хранения	-40°С...+70°С
	Высота над уровнем моря	100 % нагрузочная способность [без снижения номинальных параметров] до 1000 м, снижение номинальных параметров на 1 % на каждые 100 м выше 1000 м; макс. 2000 м Cold Plate макс. 3000 м
	Степень защиты корпуса	МI1-3:IР20, MI4-5:IP21, Cold Plate:IP00
ЭМС	Помехоустойчивость	Соответствует требованиям EN61800-3 [2004]
	Излучение	208-420 В: уровень ЭМС С2: с внутр. опцией +ЕМС2
		380-480 В: уровень ЭМС С2: с внутр. опцией +ЕМС2
Сертификация	EN61800, C-Tick, Gost R, СВ, СЕ, UL, cU, IEC (не все версии, более подробные данные по соответствию стандартам указаны на паспортной табличке блока].

СТАНДАРТНЫЙ НАБОР I/O VACON 20 и 20CP  (описание аналоговых и дискретных входов/выходов)

№ клеммы		Описание	Vacon 10	Vacon 20	Vacon 20 CP
1	+10 В	Максимальная нагрузка 10 мА	•	•	•
2	AI1	0-10В	•	•	0-10В / [0]4-20мA*
3	GND		•	•	•
4	AI2	0-10В / [0]4-20mA*	[0]4-20мA	•	•
5	GND		•	•	•
6	24 Ввых	Макс. 50мА / CP 100мА	•	•	•
7	GND/DIC*		Земля	•	•
8	DI1	0-+30 В Ri = 12кОм, Cold Plate Ri= 4 кОм	•	•	•
9	DI2		•	•	•
10	DI3		•	•	•
13	DOC	Общий цифровой выход	Земля	•	•
14	DI4	0-+30 В Ri = 12кОм, Cold Plate Ri= 4 кОм	•	•	•
15	DI5		•	•	•
18	АО	Аналоговый выход	[0]4-20мA	0-10В / [0]4-20мA*	0-10 В
20	DO	Открытый коллектор, макс, нагрузка 48 В / 50 мА	•	•	•
22	R013-CM	реле 1	•	•	•
23	R014-NO		•	•	•
24	R022-NC	реле 2	•	•	•
25	R021-CM		•	•	•
26	R024-NO		•	•	•
A	A-RS485	Modbus RTU	•	•	•
В	B-RS485		•	•	•
	STO	Входы S1, G1, S2, G2; Обратная связь F+ / F-			•

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗ Vacon 20

1 x 208-240В
Код Danfoss	Код преобразователя частоты	Мощность, кВт	Ток двигателя, А	Типоразмер	Размеры (ШхВхГ), мм	Масса, кг

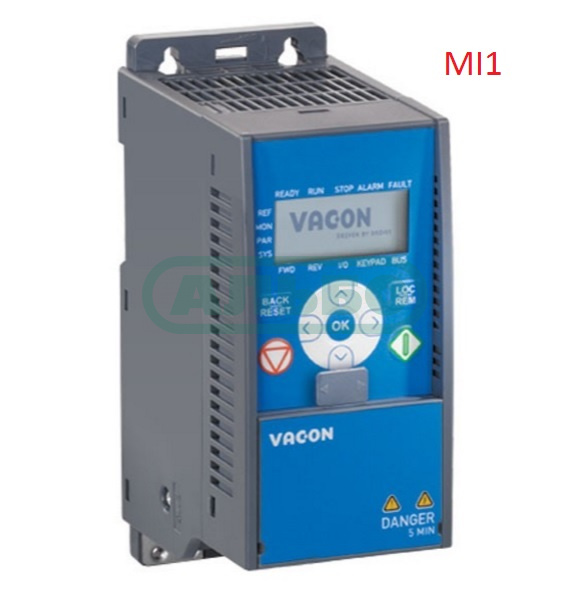

135N1364	VACON0020-1L-0001-2+DLRU+LLRU	0,25	1,7	MI1	66 x 160 x 99	0,55
135X3988	VACON0020-1L-0001-2+EMC2+QPES+DLRU+LLRU			MI1
135U1467	VACON0020-1L-0002-2+DLRU+LLRU	0,37	2,4	MI1
135N9316	VACON0020-1L-0002-2+EMC2+QPES+DLRU+LLRU			MI1
135U0570	VACON0020-1L-0003-2+DLRU+LLRU	0,55	2,8	MI1
135X3989	VACON0020-1L-0003-2+EMC2+QPES+DLRU+LLRU			MI1

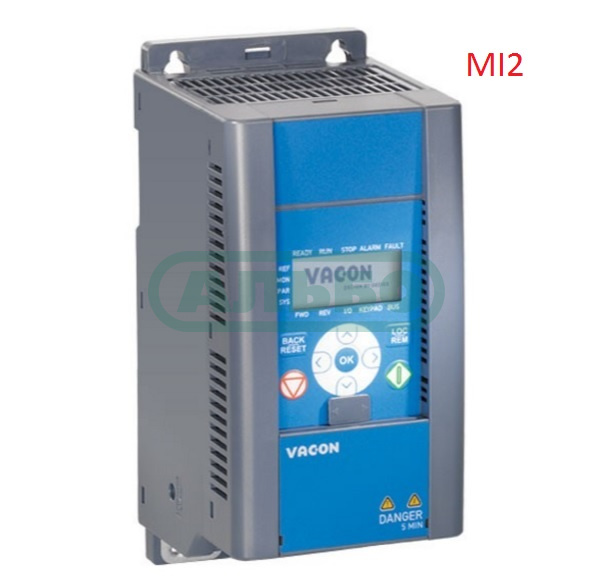

135N1363	VACON0020-1L-0004-2+DLRU+LLRU	0,75	3,7	MI2	90 x 195 x 102	0,7
135N3529	VACON0020-1L-0004-2+EMC2+QPES+DLRU+LLRU			MI2
135N3482	VACON0020-1L-0005-2+DLRU+LLRU	1,1	4,8	MI2
135X3990	VACON0020-1L-0005-2+EMC2+QPES+DLRU+LLRU			MI2
135N3483	VACON0020-1L-0007-2+DLRU+LLRU	1,5	7	MI2
135N3530	VACON0020-1L-0007-2+EMC2+QPES+DLRU+LLRU			MI2
135U0572	VACON0020-1L-0009-2+DLRU+LLRU	2,2	9,6	MI3	100 x 255 x 109	0,99
135X3991	VACON0020-1L-0009-2+EMC2+QPES+DLRU+LLRU			MI3
3 x 380-480В
Код Danfoss	Код Vacon	Мощность, кВт	Ток двигателя, А	Типоразмер	Размеры (ШхВхГ), мм	Масса, кг
135N0507	VACON0020-3L-0001-4+DLRU+LLRU	0,37	1,3	MI1	66 x 160 x 99	0,55
135U2755	VACON0020-3L-0001-4+QPES+DLRU+LLRU			MI1
135N0508	VACON0020-3L-0001-4+EMC2+QPES+DLRU+LLRU			MI1
135N0509	VACON0020-3L-0002-4+DLRU+LLRU	0,55	1,9	MI1
135U2758	VACON0020-3L-0002-4+QPES+DLRU+LLRU			MI1
135N0510	VACON0020-3L-0002-4+EMC2+QPES+DLRU+LLRU			MI1
135N1060	VACON0020-3L-0003-4+DLRU+LLRU	0,75	2,4	MI1
135U2759	VACON0020-3L-0003-4+QPES+DLRU+LLRU			MI1
135N1129	VACON0020-3L-0003-4+EMC2+QPES+DLRU+LLRU			MI1
135N0466	VACON0020-3L-0003-4-X			MI1
135N0150	VACON0020-3L-0003-4-X+HMTX			MI1
135N0621	VACON0020-3L-0003-4-CP			MI1
135N0511	VACON0020-3L-0004-4+DLRU+LLRU	1,1	3,3	MI2	90 x 195 x 102	0,7
135U4402	VACON0020-3L-0004-4+QPES			MI2
135N0828	VACON0020-3L-0004-4-CP			MI2
135N7652	VACON0020-3L-0004-4-X			MI2
135N2387	VACON0020-3L-0004-4-X+HMTX			MI2
135N0512	VACON0020-3L-0004-4+EMC2+QPES+DLRU+LLRU			MI2
135N1062	VACON0020-3L-0005-4+DLRU+LLRU	1,5	4,3	MI2
135U2760	VACON0020-3L-0005-4+QPES+DLRU+LLRU			MI2
135N0859	VACON0020-3L-0005-4+EMC2+QPES+DLRU+LLRU			MI2
135N7653	VACON0020-3L-0005-4-X			MI2
135N2388	VACON0020-3L-0005-4-X+HMTX			MI2
135N0829	VACON0020-3L-0005-4-CP			MI2
135N0567	VACON0020-3L-0006-4+DLRU+LLRU	2,2	5,6	MI2
135N2389	VACON0020-3L-0006-4-X+HMTX			MI2
135U2761	VACON0020-3L-0006-4+QPES+DLRU+LLRU			MI2
135N0830	VACON0020-3L-0006-4-CP			MI2
135N0568	VACON0020-3L-0006-4+EMC2+QPES+DLRU+LLRU			MI2
135U3095	VACON0020-3L-0006-4-X			MI2
135N0569	VACON0020-3L-0008-4+DLRU+LLRU	3	7,6	MI3	100 x 255 x 109	0,99
135U2762	VACON0020-3L-0008-4+QPES+DLRU+LLRU			MI3
135N0153	VACON0020-3L-0008-4-X+HMTX			MI3
135N0831	VACON0020-3L-0008-4-CP			MI3
135N0513	VACON0020-3L-0008-4+EMC2+QPES+DLRU+LLRU			MI3
135N3979	VACON0020-3L-0008-4			MI3
135U1928	VACON0020-3L-0008-4-X+HMTX+QDSS			MI3
135N7654	VACON0020-3L-0008-4-X			MI3
135N0570	VACON0020-3L-0009-4+DLRU+LLRU	4	9	MI3
135U2030	VACON0020-3L-0009-4-X+HMTX+QDSS			MI3
135U4406	VACON0020-3L-0009-4+QPES			MI3
135N0832	VACON0020-3L-0009-4-CP			MI3
135N0514	VACON0020-3L-0009-4+EMC2+QPES+DLRU+LLRU			MI3
135N2953	VACON0020-3L-0009-4-X			MI3
135N2391	VACON0020-3L-0009-4-X+HMTX			MI3
135N0571	VACON0020-3L-0012-4+DLRU+LLRU	5,5	12	MI3
135N1304	VACON0020-3L-0012-4			MI3
135U4155	VACON0020-3L-0012-4+QPES+DLRU+LLRU			MI3
135N0833	VACON0020-3L-0012-4-CP			MI3
135N5342	VACON0020-3L-0012-4-X			MI3
135N0572	VACON0020-3L-0012-4+EMC2+QPES+DLRU+LLRU			MI3
135N0154	VACON0020-3L-0012-4-X+HMTX			MI3
135N0515	VACON0020-3L-0016-4+DLRU+LLRU	7,5	16	MI4	165 x 370 x 165	8
135U2763	VACON0020-3L-0016-4+QPES+DLRU+LLRU			MI4
135U4408	VACON0020-3L-0016-4+QPES			MI4
135N0834	VACON0020-3L-0016-4-CP			MI4
135N7655	VACON0020-3L-0016-4-X			MI4
135N0573	VACON0020-3L-0016-4+EMC2+QPES+DLRU+LLRU			MI4
135N2393	VACON0020-3L-0016-4-X+HMTX			MI4
135N1063	VACON0020-3L-0023-4+DLRU+LLRU	11	23	MI4
135N1738	VACON0020-3L-0023-4+EMC2+QPES+DLRU+LLRU			MI4
135U4413	VACON0020-3L-0023-4+QPES			MI4
135N0574	VACON0020-3L-0031-4+DLRU+LLRU	15	31	MI5	165 x 414 x 202	10
135U4417	VACON0020-3L-0031-4+QPES			MI5
135N0516	VACON0020-3L-0031-4+EMC2+QPES+DLRU+LLRU			MI5
135N0517	VACON0020-3L-0038-4+EMC2+QPES+DLRU+LLRU	18,5	38	MI5
135N0575	VACON0020-3L-0038-4+DLRU+LLRU			MI5

Информация для заказа Vacon 20 CP

1 x 208-240В
Код Danfoss	Код преобразователя частоты	Мощность, кВт	Ток, А	Типоразмер	Размеры (ШхВхГ), мм	Масса, кг
	VACON0020-1L-0004-2-CP	0,75	3,7	MS2	133 x 164 x 80	2
	VACON0020-1L-0005-2-CP	1,1	4,8	MS2	133 x 164 x 80	2
	VACON0020-1L-0007-2-CP	1,5	7	MS2	133 x 164 x 80	2
3 x 380-480В
Код Danfoss	Код преобразователя частоты	Мощность, кВт	Ток , А	Типоразмер	Размеры (ШхВхГ), мм	Масса, кг
135N0621	VACON0020-3L-0003-4-CP	0,75	2,4	MS2	133 x 165 x 80	2
135N0828	VACON0020-3L-0004-4-CP	1,1	3,3
135N0829	VACON0020-3L-0005-4-CP	1,5	4,3
135N0830	VACON0020-3L-0006-4-CP	2,2	5,6
135N0831	VACON0020-3L-0008-4-CP	3	7,6
135N0832	VACON0020-3L-0009-4-CP	4	9	MS3	161 x 246 x 83	3
135N0833	VACON0020-3L-00012-4-CP	5,5	12
135N0834	VACON0020-3L-00016-4-CP	7,5	16
